AEQ - Capitol IP 8 - Console RADIO numérique

Console RADIO compact avec un large choix de Fonctionnalités

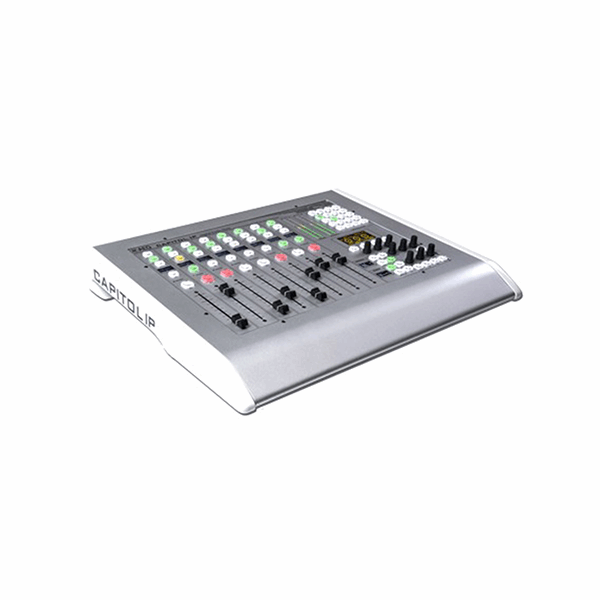

L’AEQ Capitol IP est une console numérique de diffusion radio équipée de 8 faders 100 mm. Elle se compose d’une surface de contrôle (CA CS, encastrable/rackable 8 U, ou CA TT, à poser) et d’un rack DSP (CA 01), hébergeant tous les connecteurs, également contrôlable via le logiciel Virtual Capitol IP, alimentation redondante en option. Elle gère 18 entrées et 20 sorties pour 94 x 96 signaux audio assignables, et travaille en 48 kHz/24 bits. Traitement numérique sur 16 canaux : égaliseur 3 bandes, filtres passe-haut et passe-bas, compresseur/limiteur, noise gate.

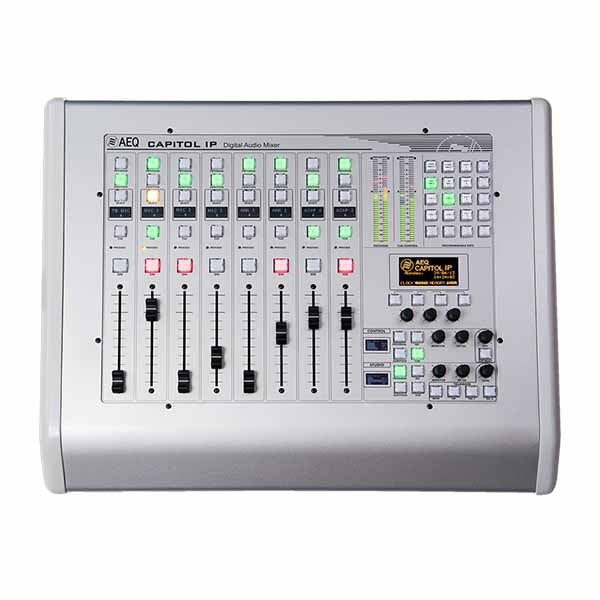

Chaque voie possède un fader de 100 mm, une touche On, des touches Cue, Select, Audition, Program, et un écran OLED, plus un indicateur Process.

La section Master regroupe deux vumètres stéréo 2 x 40 LED, 20 touches Fonction programmables, un écran OLED de configuration/suivi avec ses 4 touches de sélection et ses 3 encodeurs rotatifs, une section Control et une section Studio avec 4 touches de Talkback. La console offre 8 GPI sur optocoupleur et 8 GPO sur optocoupleur plus 4 GPO sur relais.

Entrées :

• • 4 entrées analogiques mono micro/ligne XLR, avec alimentation fantôme
• • 8 entrées analogiques mono ligne sur Sub-D 15 points
• • soit 12 entrées analogiques (configurables en mono ou sous forme de 6 entrées stéréo)
• • 2 ports USB pour entrée/sortie numérique stéréo
• • 4 entrées stéréo numériques AES/EBU, configurables S/PDIF, sur Sub-D 15 points
• • 16 canaux AoIP (Dante)

Sorties :

• • 2 ports USB pour entrée/sortie numérique stéréo
• • 4 sorties stéréo numériques AES/EBU, configurables S/PDIF, sur Sub-D 15 points
• • 16 canaux AoIP (Dante)
• • 8 sorties analogiques mono ligne (configurables en 8 mono, 4 stéréo ou 3 stéréo et une sortie casque secondaire)
• • Sorties Monitor (Studio/Headphones) sur Sub-D 15 points

Dimensions :

• • Surface de contrôle encastrable CA CS : 8 U de rack, soit 482 x 40 x 355 mm (LxHxP), 4 kg
• • Surface de contrôle à poser CA TT : 560 x 75 x 455 mm (LxHxP), 6,3 kg
• • Rack DSP : 2 U de rack, soit 482 x 88 x 330 mm, 5,2 à 6 kg selon options

Options :

• 2 inserts téléphoniques sur RJ11, carte MADI 64 canaux d’entrée/sortie (remplaçant la carte Dante)
