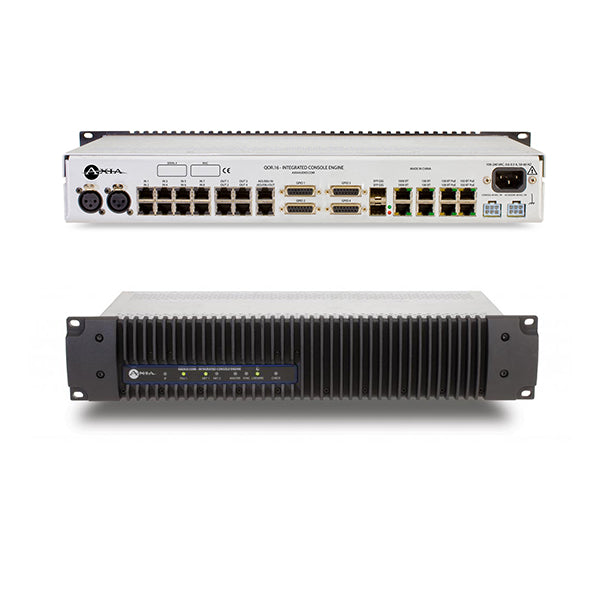

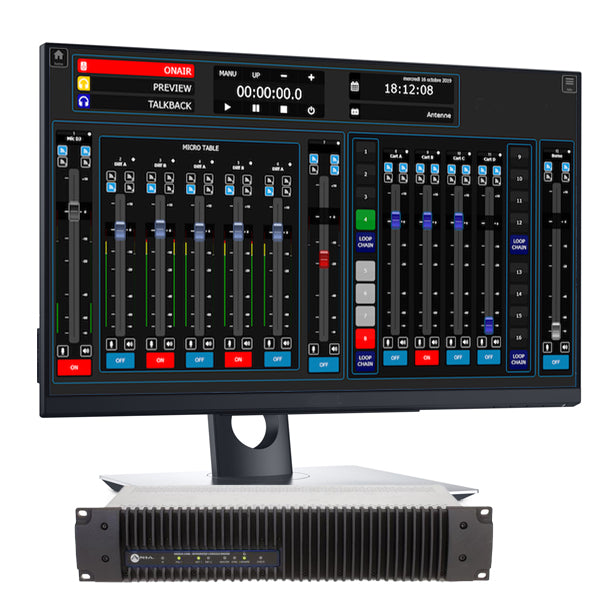

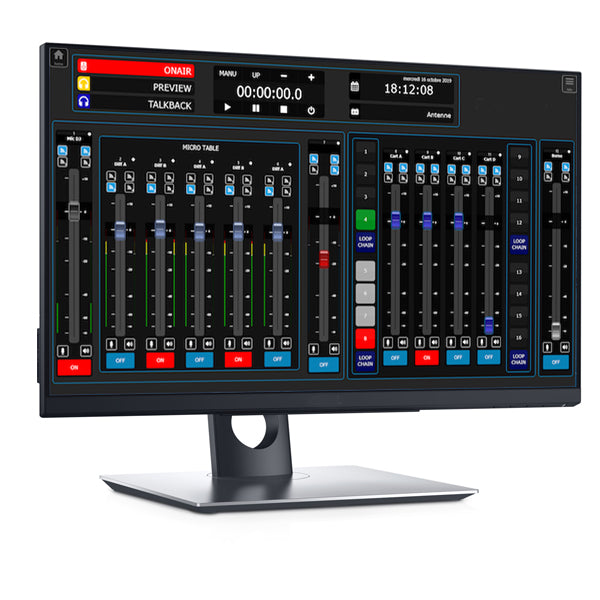

Spécifications du moteur de console QOR.16
QOR.16 Connexions
-
Entrées microphone : 2x XLR-F symétriques, avec alimentation fantôme sélectionnable
-
Entrées analogiques : 8x RJ-45, norme StudioHub+.
-
Sorties analogiques : 4x RJ-45, norme StudioHub+.
-
Entrées AES/EBU : 1x RJ-45, norme StudioHub+.
-
Sorties AES/EBU : 1x RJ-45, norme StudioHub+.
-
GPIO : 4x DB-15
-
Livewire : Connexions du cadre de la console : 1 x 6 broches style « verrouiller et verrouiller »
-
4x 100BASE-T avec PoE, RJ-45
-
2x 100BASE-T, RJ-45
-
2x 1000BASE-T, RJ-45
-
2x Gigabit, SFP (petit format enfichable)
-
-
Connexions d'accessoires : 1 x 6 broches, style « loquet et verrouillage »
Préamplis micro
-
Impédance source : 150 ohms
-
Impédance d'entrée : 4 k ohms minimum, symétrique
-
Plage de niveau nominal : Réglable, -75 dBu à -20 dBu
-
Marge d'entrée : > 20 dB au-dessus de l'entrée nominale
-
Niveau de sortie : +4 dBu, nominal
Entrées de ligne analogiques
-
Impédance d'entrée : 20 kOhms
-
Plage de niveau nominal : sélectionnable, +4 dBu ou -10 dBv
-
Marge d'entrée : 20 dB au-dessus de l'entrée nominale
Sorties ligne analogiques
-
Impédance de la source de sortie : <50 ohms symétrique
-
Impédance de charge de sortie : 600 ohms, minimum
-
Niveau de sortie nominal : +4 dBu
-
Niveau de sortie maximal : +24 dBu
Entrées et sorties audio numériques
-
Niveau de référence : +4 dBu (-20 dB FSD)
-
Impédance : 110 Ohm, symétrique (XLR)
-
Format de signal : AES-3 (AES/EBU)
-
Conformité d'entrée AES-3 : 24 bits avec conversion de fréquence d'échantillonnage sélectionnable, capacité de fréquence d'échantillonnage d'entrée de 20 kHz à 216 kHz.
-
Conformité de sortie AES-3 : 24 bits
-
Référence numérique : Référence interne (base de temps réseau) ou externe 48 kHz, +/- 2 ppm
-
Taux d'échantillonnage interne : 48 kHz
-
Fréquence d'échantillonnage de sortie : 48 kHz
-
Conversions A/N : 24 bits, Delta-Sigma, suréchantillonnage 256x
-
Conversions N/A : 24 bits, Delta-Sigma, suréchantillonnage 256x
-
Latence <3 ms, entrée micro vers sortie moniteur, y compris boucle réseau et processeur
Fréquence de réponse
- N'importe quelle entrée vers n'importe quelle sortie : +0,5 / -0,5 dB, 20 Hz à 20 kHz
Plage dynamique
-
Entrée analogique vers sortie analogique : 102 dB référencé à 0 dBFS, 105 dB « A » pondéré à 0 dBFS
-
Entrée analogique vers sortie numérique : 105 dB référencé à 0 dBFS
-
Entrée numérique vers sortie analogique : 103 dB référencé à 0 dBFS, 106 dB pondéré "A"
-
Entrée numérique vers sortie numérique : 125 dB
Bruit d'entrée équivalent
- Préampli microphone : -128 dBu, source 150 ohms, niveau d'entrée de référence -50 dBu
Distorsion Harmonique Totale + Bruit
-
Entrée pré-entrée micro vers sortie ligne analogique : <0,005 %, 1 kHz, entrée -38 dBu, sortie +18 dBu
-
Entrée analogique vers sortie analogique : <0,008 %, 1 kHz, entrée +18 dBu, sortie +18 dBu
-
Entrée numérique vers sortie numérique : <0,0003 %, 1 kHz, -20 dBFS
-
Entrée numérique vers sortie analogique : <0,005 %, 1 kHz, entrée -6 dBFS, sortie +18 dBu
Isolation diaphonique, séparation stéréo et CMRR
-
Isolation ligne analogique canal à canal : 90 dB d'isolation minimum, 20 Hz à 20 kH
-
Isolation canal à canal du microphone : isolation de 80 dB minimum, 20 Hz à 20 kHz
-
Séparation stéréo ligne analogique : 85 dB d'isolation minimum, 20 Hz à 20 kHz
-
CMRR d'entrée de ligne analogique : >50 dB, 20 Hz à 20 kHz
-
Entrée microphone CMRR : >50 dB, 20 Hz à 20 kHz
Traitement audio
-
Mic Equalizer (applicable jusqu'à 6 faders)
-
Bandes de fréquence : 20 Hz à 320 Hz, 125 Hz à 2 KHz, 1,25 KHz à 20 KHz.
-
Plage Cut/Boost sur chaque bande : -25dB à +15dB.
-
Facteur Q : automatique - la bande passante varie en fonction de la quantité de réduction ou d'amplification.
Entrée CA d'alimentation, QOR.16 avec console Radius
-
Alimentation à détection automatique, 100 VCA à 240 VCA, 50 Hz à 60 Hz, prise IEC, fusible interne
-
Consommation électrique : 100 Watts
- La longueur maximale du câble CANbus (surface de connexion au moteur) est de 40 pieds, sous commande spéciale.
Températures de fonctionnement
- -10 degrés C à +40 degrés C, <90% d'humidité, pas de condensation
Réglementaire
Amérique du Nord : Testé et conforme aux normes FCC et CE, l'alimentation est approuvée UL.
Europe : Conforme à la directive de l'Union européenne 2002/95/CE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS), telle que modifiée par les décisions de la Commission 2005/618/CE, 2005/717/CE, 2005 /747/CE (directive RoHS) et DEEE.
