Console RADIO Tactile Axia avec interface de contrôle IQ

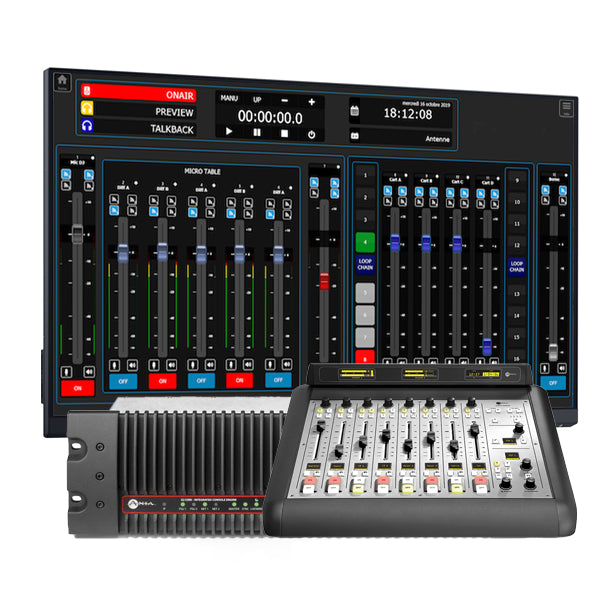

La console RADIO Axia avec le QOR32, l'interface de contrôle iQ et l'IP Tablette sur écran Tactile 24 pouces.

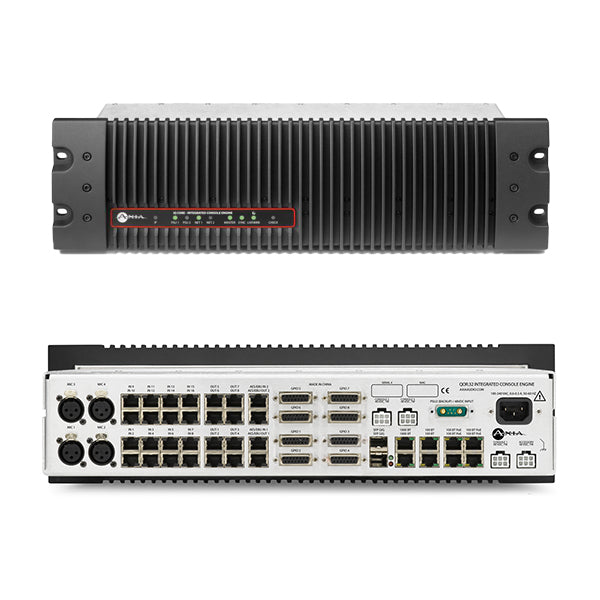

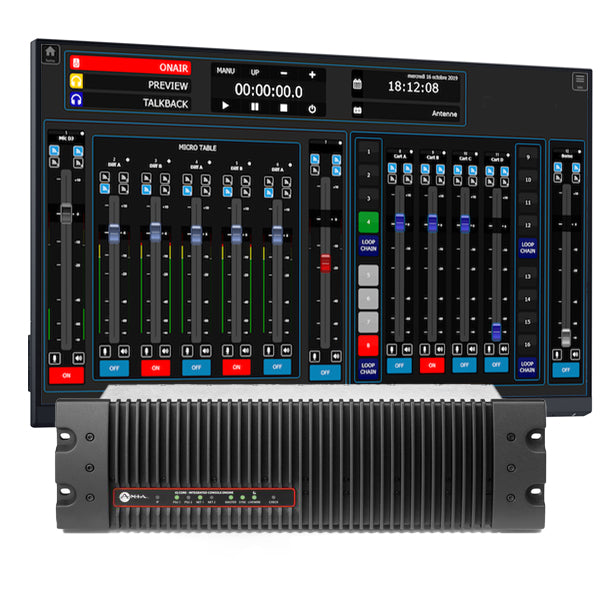

QOR.32 est un moteur de console intégré Axia pour les consoles de mixage iQ qui combine des E/S audio, une alimentation de console, un moteur de mixage et un commutateur réseau conçu pour la diffusion dans un seul package facile à déployer. Chaque QOR.32 fournit 16 entrées analogiques et 8 sorties analogiques, 2 entrées AES/EBU et 2 sorties AES/EBU, 4 entrées microphone avec alimentation fantôme sélectionnable, 8 ports logiques de contrôle de machine GPIO, chacun avec 5 entrées et 5 sorties, un commutateur réseau intégré avec 6 ports Ethernet Livewire® 100BASE-T et 2 ports 1000BASE-T (Gigabit) avec SFP, une alimentation électrique de qualité télécom avec refroidissement par convection sans ventilateur et un processeur de qualité industrielle conçu pour une fiabilité dans les environnements difficiles .

Utilisez QOR.32 avec une console de mixage Axia iQ comme solution de studio autonome, ou connectez-vous à d'autres équipements Axia dans le cadre d'un réseau IP-Audio plus large. La mise en réseau simple permet la connexion en guirlande de jusqu'à 4 studios basés sur QOR sans l'utilisation d'un commutateur réseau externe. La connexion d'une sauvegarde QOR ajoute une alimentation de secours redondante à commutation automatique. Les E/S peuvent facilement être étendues à l'aide des nœuds audio Axia.

Le principe de l’IP-Tablet repose sur sa configuration, qui est entièrement personnalisable, avec une multitude de composants disponibles pour piloter de nombreuses ressources, hardware, console de diffusion, inserts téléphoniques, traitement audio, elle peut également contrôler des ressources annexes, grâce à des requêtes http. Possibilité d'afficher des pages web grâce et des composants dédiés, ainsi que des vidéos.

Le système de console radio Axia® iQ peut être utilisé pour construire des consoles personnalisées de tailles allant de 8 à 24 faders. Un système de base se compose d'un cadre principal iQ à 8 faders et d'un moteur de console intégré QOR.32, d'un moteur de mixage basé sur DSP qui intègre également des E/S audio analogiques et numériques, un GPIO et un commutateur Ethernet personnalisé sans configuration. Les faders et les capacités de contrôle peuvent être étendus en ajoutant un ou plusieurs cadres d'extension iQ (jusqu'à un maximum de 3 cadres par installation de console). Les cadres de console iQ peuvent être placés sur la surface du bureau ou montés de manière encastrée. Plusieurs trames peuvent être physiquement jointes si vous le souhaitez.

iQ fonctionne comme une console autonome, mais peut également se connecter aux réseaux Axia. La surface de mixage iQ se branche sur le moteur QOR.32 à l'aide d'un seul câble. La configuration ne pourrait pas être plus simple : connectez la surface de contrôle iQ au QOR.32, ajoutez des entrées audio à l'aide de CAT-5, effectuez une configuration rapide basée sur le Web et votre système iQ est prêt à diffuser. C'est aussi simple que ça!

Fonctionnalités du moteur de console QOR.32

• La conception sans ventilateur avec des dissipateurs de chaleur usinés lourds est complètement silencieuse en studio.

• L'affichage LED du panneau avant surveille l'alimentation et l'état du réseau.

• Les alimentations de qualité télécom sont conçues pour une disponibilité maximale dans des conditions difficiles.

• Ajoutez une alimentation de secours de la console Axia au QOR.32 pour une alimentation double redondante avec commutation automatique et transparente.

• Commutateur réseau intégré sans configuration avec Gigabit et SFP pour une connexion fibre optique longue distance.

• Une grande variété d'E/S audio intégrées offre des performances audio de qualité studio.

• Ajoutez plus d'E/S à la carte à l'aide d'Axia xNodes.

• La mise à niveau logicielle ajoute la prise en charge AES67, permettant au moteur de console intégré QOR.32 de recevoir et de transmettre des flux AES67 via Livewire+™.

• Automix permet aux opérateurs d'équilibrer automatiquement et efficacement les niveaux des sources à l'antenne lorsque plusieurs sources sont ouvertes à la fois dans un studio.

Spécifications du moteur de console QOR.32

Connexions QOR.32

• Entrées microphone : 4x XLR-F symétriques, avec alimentation fantôme sélectionnable

• Entrées analogiques : 16x RJ-45, norme StudioHub+.

• Sorties analogiques : 8x RJ-45, norme StudioHub+.

• Entrées AES/EBU : 2x RJ-45, norme StudioHub+.

• Sorties AES/EBU : 2x RJ-45, norme StudioHub+.

• GPIO : 8x DB-15

• Livewire :

  • 4x 100BASE-T avec PoE, RJ-45

  • 2x 100BASE-T, RJ-45

  • 2x 1000BASE-T, RJ-45

  • 2x Gigabit, SFP (petit format enfichable)

• Connexions du cadre de la console : 3 x, style « loquet et verrouillage » à 6 broches

• Connexions d'accessoires : 1 x 6 broches, style « loquet et verrouillage »

Préamplis micro

• Impédance source : 150 ohms

• Impédance d'entrée : 4 k ohms minimum, symétrique

• Plage de niveau nominal : Réglable, -75 dBu à -20 dBu

• Marge d'entrée : > 20 dB au-dessus de l'entrée nominale

• Niveau de sortie : +4 dBu, nominal

Entrées de ligne analogiques

• Impédance d'entrée : 20 kOhms

• Plage de niveau nominal : sélectionnable, +4 dBu ou -10 dBv

• Marge d'entrée : 20 dB au-dessus de l'entrée nominale

Sorties ligne analogiques

• Impédance de la source de sortie : <50 ohms symétrique

• Impédance de charge de sortie : 600 ohms, minimum

• Niveau de sortie nominal : +4 dBu

• Niveau de sortie maximal : +24 dBu

Entrées et sorties audio numériques

• Niveau de référence : +4 dBu (-20 dB FSD)

• Impédance : 110 Ohm, symétrique (XLR)

• Format de signal : AES-3 (AES/EBU)

• Conformité d'entrée AES-3 : 24 bits avec conversion de fréquence d'échantillonnage sélectionnable, capacité de fréquence d'échantillonnage d'entrée de 20 kHz à 216 kHz.

• Conformité de sortie AES-3 : 24 bits

• Référence numérique : Référence interne (base de temps réseau) ou externe 48 kHz, +/- 2 ppm

• Taux d'échantillonnage interne : 48 kHz

• Fréquence d'échantillonnage de sortie : 48 kHz

• Conversions A/N : 24 bits, Delta-Sigma, suréchantillonnage 256x

• Conversions N/A : 24 bits, Delta-Sigma, suréchantillonnage 256x

• Latence <3 ms, entrée micro vers sortie moniteur, y compris boucle réseau et processeur

Fréquence de réponse

• N'importe quelle entrée vers n'importe quelle sortie : +0,5 / -0,5 dB, 20 Hz à 20 kHz

Plage dynamique

• Entrée analogique vers sortie analogique : 102 dB référencé à 0 dBFS, 105 dB « A » pondéré à 0 dBFS

• Entrée analogique vers sortie numérique : 105 dB référencé à 0 dBFS

• Entrée numérique vers sortie analogique : 103 dB référencé à 0 dBFS, 106 dB pondéré "A"

• Entrée numérique vers sortie numérique : 125 dB

Bruit d'entrée équivalent

• Préampli microphone : -128 dBu, source 150 ohms, niveau d'entrée de référence -50 dBu

Distorsion Harmonique Totale + Bruit

• Entrée pré-entrée micro vers sortie ligne analogique : <0,005 %, 1 kHz, entrée -38 dBu, sortie +18 dBu

• Entrée analogique vers sortie analogique : <0,008 %, 1 kHz, entrée +18 dBu, sortie +18 dBu

• Entrée numérique vers sortie numérique : <0,0003 %, 1 kHz, -20 dBFS

• Entrée numérique vers sortie analogique : <0,005 %, 1 kHz, entrée -6 dBFS, sortie +18 dBu

Isolation diaphonique, séparation stéréo et CMRR

• Isolation ligne analogique canal à canal : 90 dB d'isolation minimum, 20 Hz à 20 kH

• Isolation canal à canal du microphone : isolation de 80 dB minimum, 20 Hz à 20 kHz

• Séparation stéréo ligne analogique : 85 dB d'isolation minimum, 20 Hz à 20 kHz

• CMRR d'entrée de ligne analogique : >50 dB, 20 Hz à 20 kHz

• Entrée microphone CMRR : >50 dB, 20 Hz à 20 kHz

Traitement audio

• Mic Equalizer (applicable jusqu'à 6 faders)

• Bandes de fréquence : 20 Hz à 320 Hz, 125 Hz à 2 KHz, 1,25 KHz à 20 KHz.

• Plage Cut/Boost sur chaque bande : -25dB à +15dB.

• Facteur Q : automatique - la bande passante varie en fonction de la quantité de réduction ou d'amplification.

Entrée CA d'alimentation, QOR.32

• Alimentation à détection automatique, 100 VCA à 240 VCA, 50 Hz à 60 Hz, prise IEC, fusible interne

• Consommation électrique : 100 Watts

Alimentation de la console Axia

• Alimentation à détection automatique, 100 VCA à 240 VCA, 50 Hz à 60 Hz, prise IEC, fusible interne

• Consommation électrique : 250 Watts

• La longueur maximale du câble CANbus (surface de connexion au moteur) est de 40 pieds, sous commande spéciale.

Températures de fonctionnement

• -10 degrés C à +40 degrés C, <90% d'humidité, pas de condensation

Réglementaire

• Amérique du Nord : Testé et conforme aux normes FCC et CE, l'alimentation est approuvée UL.
• Europe : Conforme à la directive de l'Union européenne 2002/95/CE relative à la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques (RoHS), telle que modifiée par les décisions de la Commission 2005/618/CE, 2005/717/CE, 2005 /747/CE (directive RoHS) et DEEE.
